مانیفولد پنج راهی یک جزء اساسی در سیستم‌های اندازه‌گیری فشار دیفرانسیل است که معمولاً در کاربردهای صنعتی مانند نفت و گاز، پتروشیمی، تولید برق و صنایع فرآیندی استفاده می‌شود. این مانیفولد دقت اندازه‌گیری، کالیبراسیون و نگهداری فرستنده‌های فشار دیفرانسیل را تسهیل می‌کند. در ادامه توضیح کاملی درباره مانیفولد پنج راهی ارائه می‌شود، شامل اجزا، عملکردها، مزایا، روش‌های عملیاتی و کاربردها.
تعریف و اجزا مانیفولد پنج راهی

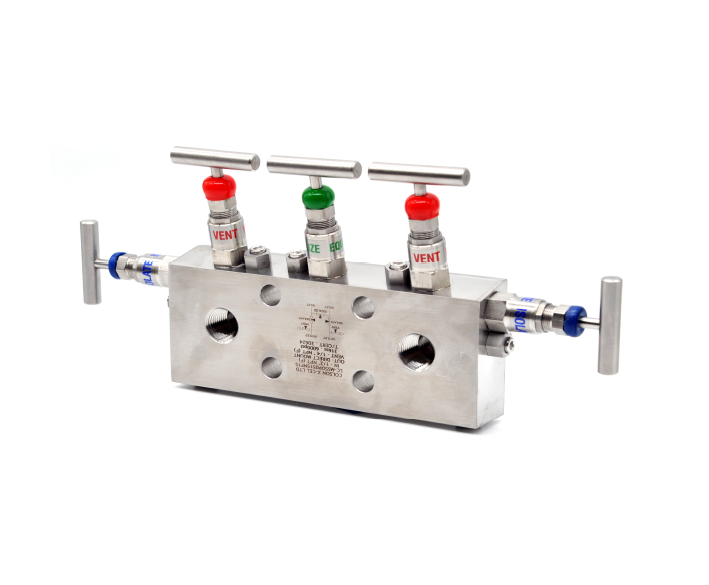

مانیفولد پنج راهی یک مجموعه است که از پنج شیر تشکیل شده و برای کنترل و ایزوله کردن فرستنده‌های فشار دیفرانسیل از سیال فرآیندی طراحی شده است. اجزای اصلی مانیفولد پنج‌شیری شامل:
1. شیر فشار بالا (HP): به سمت فشار بالای فرآیند متصل می‌شود.
2. شیر فشار پایین (LP): به سمت فشار پایین فرآیند متصل می‌شود.
3. شیر تساوی: برای تساوی فشار بین سمت‌های فشار بالا و پایین استفاده می‌شود.
4. دو شیر تخلیه/تهویه: این شیرها برای تخلیه یا تهویه فشار از سمت‌های فشار بالا و پایین فرستنده در طول تعمیر و نگهداری یا کالیبراسیون استفاده می‌شوند.
عملکردهای مانیفولد پنج راهی
مانیفولد پنج راهی چندین عملکرد حیاتی دارد:
1. ایزولاسیون: فرستنده فشار دیفرانسیل را برای تعمیر، کالیبراسیون یا تعویض بدون وقفه در فرآیند ایزوله می‌کند.
2. تساوی: فشار در دو طرف فرستنده را تساوی می‌دهد تا کالیبراسیون و صفر کردن دقیق دستگاه ممکن شود.
3. تخلیه/تهویه فشار: امکان تخلیه یا تهویه فشار از هر دو سمت فرستنده یا خطوط فرآیند را فراهم می‌کند.
4. تخلیه: امکان تخلیه هرگونه مایع تراکم یافته یا سیالات به دام افتاده در خطوط فرستنده را فراهم می‌کند.
روش عملیاتی مانیفولد پنج راهی
عملکرد مانیفولد پنج‌شیری شامل چند مرحله است، بسته به اینکه سیستم در حالت عملیات عادی، تعمیر و نگهداری یا کالیبراسیون باشد.
عملیات عادی مانیفولد پنج راهی
– شیر HP: باز
– شیر LP: باز
– شیر تساوی: بسته
– شیرهای تخلیه/تهویه: بسته
در این پیکربندی، فرستنده فشار دیفرانسیل فشار دیفرانسیل واقعی فرآیند را اندازه‌گیری می‌کند.
ایزولاسیون برای تعمیر و نگهداری مانیفولد پنج راهی
– شیر HP: بسته
– شیر LP: بسته
– شیر تساوی: باز
– شیرهای تخلیه/تهویه: باز در صورت نیاز
این پیکربندی فرستنده را از فرآیند ایزوله می‌کند. باز کردن شیر تساوی فشار در دو طرف فرستنده را برابر می‌کند و از تغییرات ناگهانی فشار جلوگیری می‌کند. شیرهای تخلیه یا تهویه می‌توانند برای تخلیه هر فشار یا سیال باقی‌مانده استفاده شوند.
تساوی برای کالیبراسیون مانیفولد پنج راهی
– شیر HP: بسته
– شیر LP: بسته
– شیر تساوی: باز
– شیرهای تخلیه/تهویه: بسته
باز کردن شیر تساوی اطمینان می‌دهد که هر دو طرف فرستنده در یک فشار قرار دارند، که برای کالیبراسیون دقیق و صفر کردن ضروری است.
مزایای استفاده از مانیفولد پنج راهی
1. ایمنی: با امکان ایزولاسیون، تساوی و تهویه فشارها در هنگام تعمیر یا کالیبراسیون، ایمنی را افزایش می‌دهد.
2. دقت: با فراهم کردن امکان کالیبراسیون و صفر کردن صحیح فرستنده، دقت اندازه‌گیری فشار دیفرانسیل را حفظ می‌کند.
3. راحتی: فرآیند تعمیر و کالیبراسیون را ساده‌تر می‌کند، زمان توقف را کاهش داده و کارایی عملیاتی را بهبود می‌بخشد.
4. دوام: معمولاً از مواد مقاوم مانند فولاد ضد زنگ ساخته می‌شود که طول عمر و مقاومت در برابر خوردگی را تضمین می‌کند.
5. انعطاف‌پذیری: شیرهای تخلیه/تهویه اضافی کنترل و انعطاف‌پذیری بیشتری در مدیریت فشار و سیالات در طول تعمیر و نگهداری فراهم می‌کنند.
کاربردهای مانیفولد پنج راهی
مانیفولد پنج راهی در بسیاری از کاربردها که اندازه‌گیری فشار دیفرانسیل ضروری است، استفاده می‌شوند:
– اندازه‌گیری جریان: با دستگاه‌هایی مانند صفحات روزنه‌ای، لوله‌های ونتوری و نازل‌های جریان برای اندازه‌گیری نرخ جریان سیالات استفاده می‌شود.
– اندازه‌گیری سطح: در مخازن و ظروف تحت فشار، فرستنده‌های فشار دیفرانسیل سطح مایع را اندازه‌گیری می‌کنند.
– نظارت بر فیلتر: نظارت بر افت فشار در فیلترها برای تعیین زمان نیاز به تمیز کردن یا تعویض.
– سیستم‌های هیدرولیک: در سیستم‌هایی که نیاز به نظارت و کنترل دقیق فشار دارند.
نتیجه‌گیری
مانیفولد پنج راهی بخشی جدایی‌ناپذیر از سیستم‌های اندازه‌گیری فشار دیفرانسیل است، که عملکردهای اساسی مانند ایزولاسیون، تساوی و تهویه را فراهم می‌کند. این مانیفولدها برای افزایش ایمنی، دقت و راحتی اندازه‌گیری فشار در کاربردهای صنعتی طراحی شده‌اند. با ساختار مقاوم و مواد با کیفیت، این دستگاه‌ها عملکرد قابل اعتماد و طول عمر طولانی دارند، که برای کاربردهای کنترل دقیق فشار بسیار مهم است.
